用途与特征

　　HSG型系列液压缸是双作用单杄活塞式液压缸,安裝方式多采用耳环型。按缸盖与缸伓的联接方式,可分为外螺纹联接式、内卡键联接式及法兰联接式三种。目前广泛应用于工程机械、矿山机械、起重机械、冶金机械、运输、船舶、机床、石油化工、军工等行业。

注：

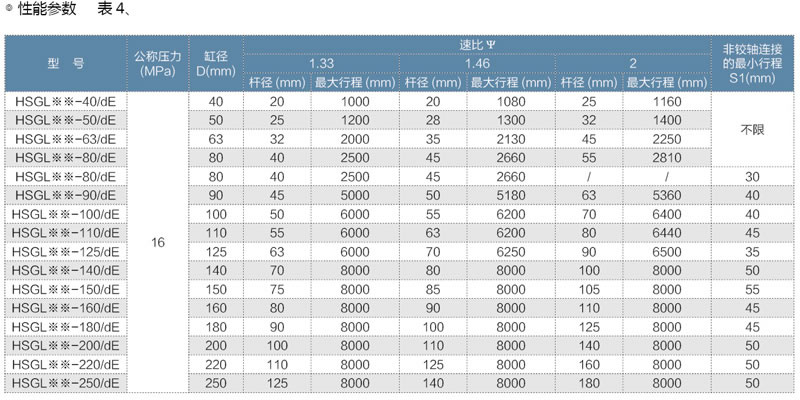

　　1、速比Ψ：系指活塞有效面积与活塞杆腔有效面积之比。
　　2、最大行程原则上是：Ψ=1.33时，S=8D（缸径）；Ψ=1.46时，S=10D（缸径）；Ψ=2时，S=12D（缸径）
　　3、用户所需S大于表中规定最大行程时，应通过双方协商解决。

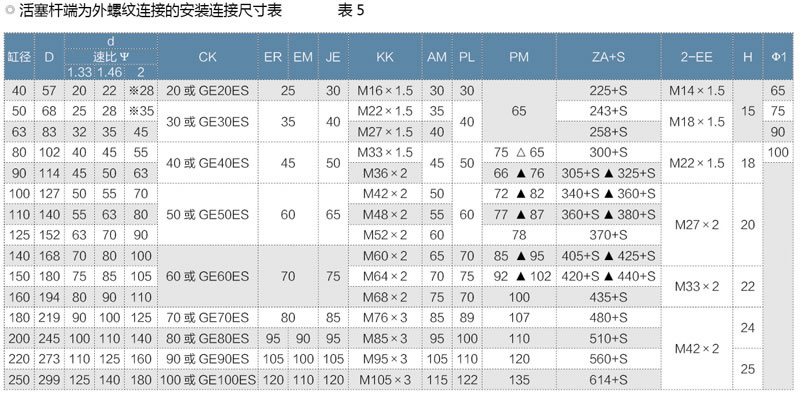

　　4、铰轴连接的最小行程S1按表5、6、7、8选定。
　　5、可承接缸径Φ250至Φ400油缸的设计制造，具体要求请与我厂技术部门联系。
